金武士UPS电源工作原理：

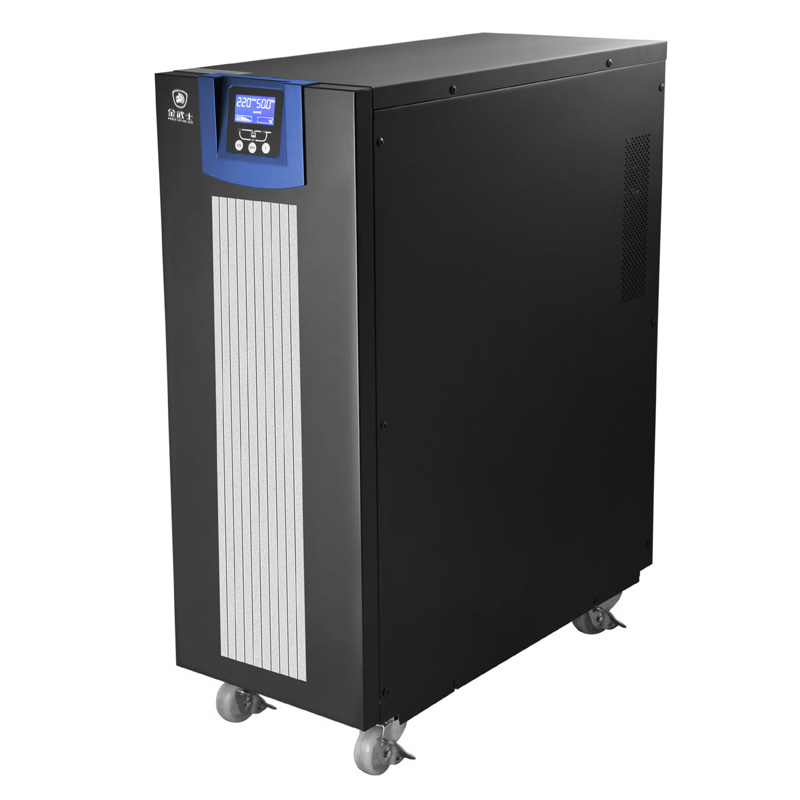

金武士主流机型：高频在线式ST系列、TD系列、模块化RM系列，核心架构为双变换在线式，由整流器（AC‑DC）、逆变器（DC‑AC）、静态旁路开关、维修旁路、电池管理单元、主控监控单元组成，市电中断实现0ms无缝切换

一、市电正常｜双变换在线工作模式

市电输入送入整流回路，把交流电转换成稳定直流：

1. 直流供给逆变器，逆变为纯净稳压稳频正弦交流电，持续向后端负载供电，隔离电网电压波动、浪涌、谐波干扰，负载全程由逆变器供电，不受市电直供影响。

2. 分出一路直流，通过电池管理回路对配套蓄电池组进行浮充，保持电池满电待命。

部分机型支持ECO节能模式：市电品质达标时负载走旁路直供，提升运行效率；市电一旦超标，快速切回在线逆变保护负载。

二、市电停电/市电参数超限｜电池逆变应急模式

主控检测到断电、电压过高/过低、频率越限，立刻切断市电整流取电回路：

蓄电池组输出直流直接供给逆变器，逆变器不间断持续输出交流电给负载，切换0毫秒，后端设备无断电感知。

持续供电直到市电恢复合格，或者电池电压下降至低压保护阈值，UPS执行低压关机保护。

市电恢复正常后，自动切回双变换模式，启动电池回充流程，恢复电池容量。

三、逆变器故障 / 长时间过载｜静态自动旁路保护

当出现逆变器故障、机内超温、负载持续严重过载时，静态旁路开关导通，负载切换为由市电直接供电。

旁路模式下负载失去逆变器电能净化保护；故障消除后，可自动切回在线逆变模式。

配套维修旁路开关，可实现主机断电检修、后端负载不断电，方便现场维护作业。

四、冷启动原理（无市电开机）

无市电输入条件下，依靠蓄电池提供直流输入，唤醒逆变器输出交流电，实现冷启动供电，适合应急抢修、临时现场供电场景。

五、电池管理与监控单元

DSP数字主控实时采集输入电压、输出电压、电池电压、温度、负载率；内置电池温度补偿充放电逻辑，延长蓄电池使用寿命；支持干接点、SNMP通讯协议，对接机房动环监控系统。

金武士双变换在线式UPS，市电正常时经过AC‑DC‑AC两级变换净化供电并对电池浮充；市电异常由蓄电池直流逆变无缝接管负载；故障、过载自动切旁路，搭配维修旁路保障检修不断载，为服务器、安防、机房设备提供不间断电力保障。
